Hola de nuevo:

Buff, han pasado ya 35 días de la última vez que escribí. Es una lástima pero por motivos de tiempo, apenas puedo probar y mejorar la máquina, como para escribir artículos. Aunque voy a procurar que no pase más de un mes entre artículo y artículo (ojalá pudiera hacer uno cada quince días).

Primero, antes que nada, yo no me hago responsable de cualquier estropicio que te puedas hacer, o le hagas a tu máquina. Esta es una modificación casera (una de tantas) que supone un «no retorno«. Repito, no se puede volver al estado anterior de la máquina. Además, es más que probable que pierdas espacio de impresión. El motivo son los clips de sujeción. Esto lo arreglaré más adelante, creando una pieza que permita sujetar el cristal sin perder lo que te van a ocupar los clips.

Personalmente estoy contento con el cambio, pero es importante que se entiendan los riesgos, que son propios de cada modificación.

Vale, vamos al lío….

Primero, los materiales:

• Los materiales usados imprimibles están en Thingiverse. Si sólo tienes esta impresora, imprime antes los elementos que necesitas.
• Cuatro tornillos de métrica 3 y 40mm de largo.
• Una lámina de corcho.
• 2 cristales de 160×160 (2 mejor que 1, mientras uno enfría, puedes empezar a imprimir con el otro).

Las herramientas necesarias son:

• Cutter y superficie de corte.
• Destornillador de estrella para los tornillos (aconsejo uno de mejor calidad que los que vienen)
• Las llaves Allen (vienen con la máquina, pero aconsejo tener herramientas de mejor calidad, por lo que pudiera pasar)

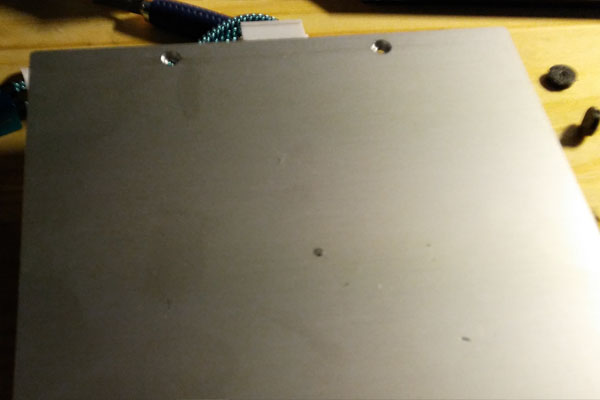

Con la máquina apagada, desmontamos con cuidado la cama caliente. Quita primero la conexión, y después los cuatro tornillos. Sería conveniente bajar la cama a media altura (mueve el tornillo sin fin de la cama hasta que baje a media altura…)

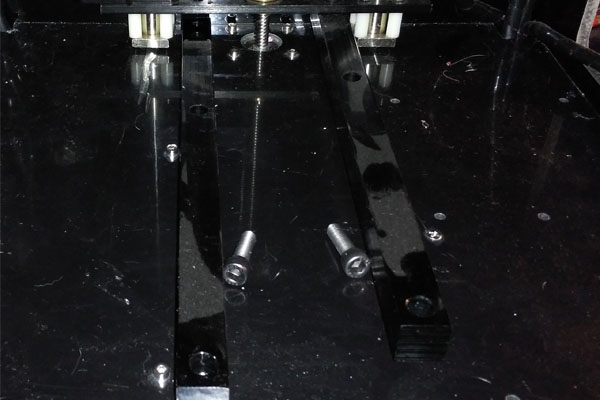

Una vez quitada la cama, desmonta con la llave allen correspondiente los tornillos de sujeción de las barras de aluminio enganchadas al eje Z. (aconsejo bajar el eje Z a tope) Asegúrate de marcar cada barra dónde y cómo va, ya que el lado que va boca arriba es más ancho que el que va boca abajo. Parte del muelle queda dentro de la barra.

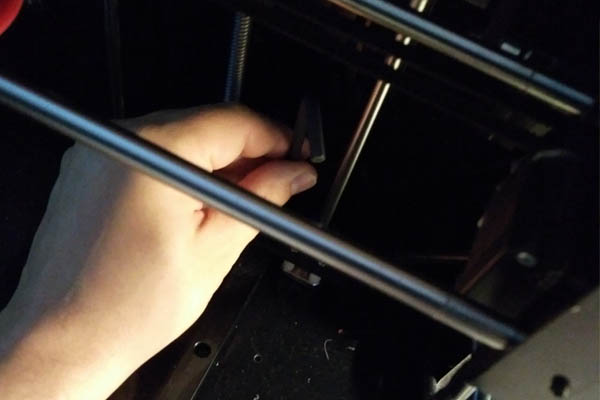

Como se observa en la imagen, se necesita espacio, por eso se baja el eje Z hasta abajo.

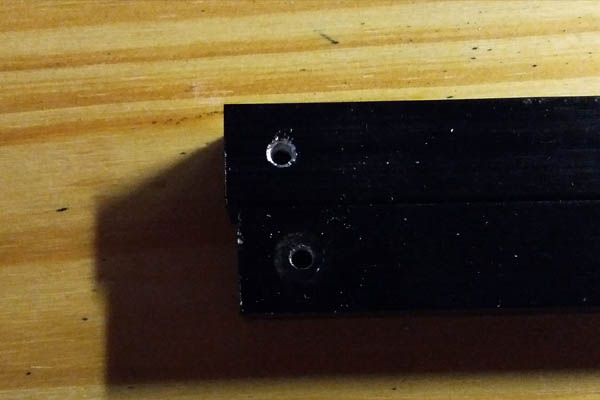

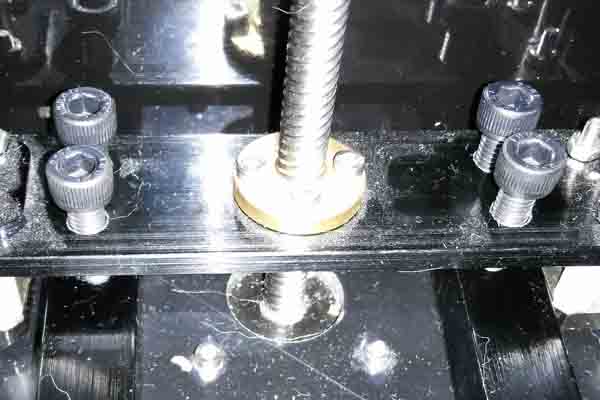

Se pasa la dremel (no aconsejo un taladro) para quitar el roscado donde enganchan los tornillos (esto ya no tiene vuelta atrás).

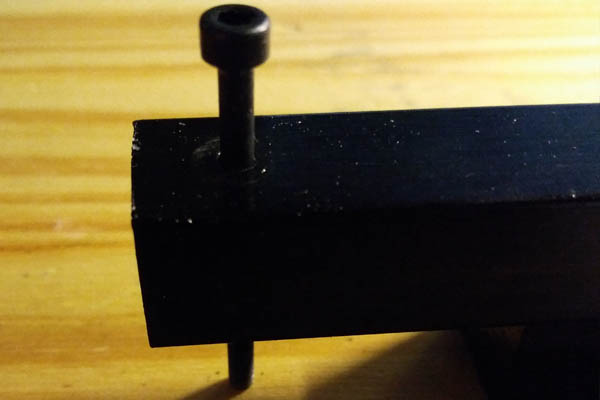

Comprobamos que los tornillos pasan sin problema

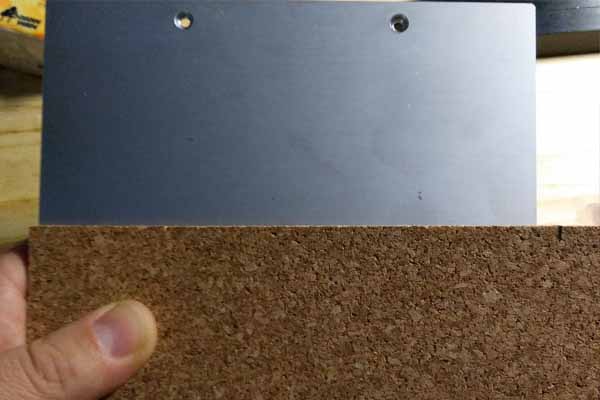

Tomamos las medidas de la cama caliente para cortar el corcho a medida.

Cuidado a la hora de cortar el corcho, ya que se puede «desmigar»…

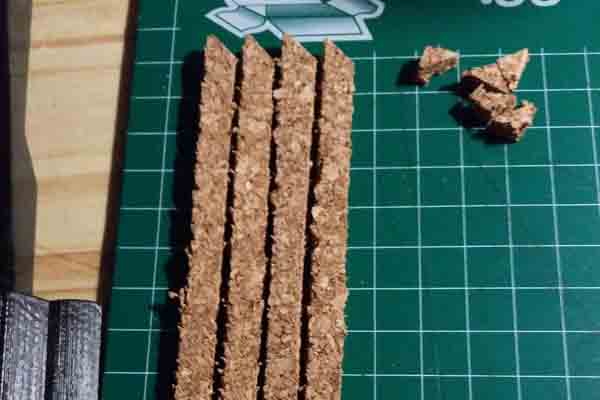

Corta cuatro tiras del mismo largo y de 1 centímetro de ancho, o dos si son muy pequeños para cortar. Después córtales las esquinas en ángulo de 45. Cuidado, tienes que poder hacer un cuadrado con ellas. Las tiras tienen que tener forma de trapecio, no de rombo. Cuando las tengas, resérvalas.

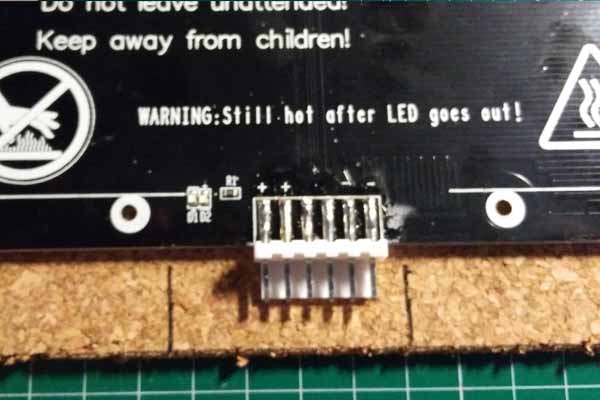

Una vez cortado, hay que medir el hueco para que la electrónica no se tape con el corcho. Esa no es la parte que queremos que guarde calor.

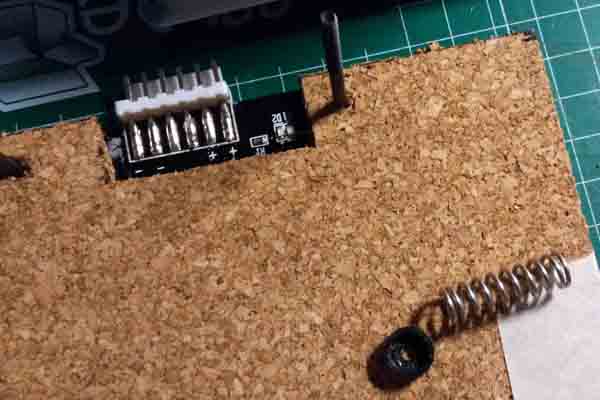

Por la parte del warning, respetando el hueco hecho para la electrónica, colocamos el corcho. Ponemos cinta de carrocero para sujetar el corcho por tres de los sitios, ya que el cuarto es donde está la electrónica.

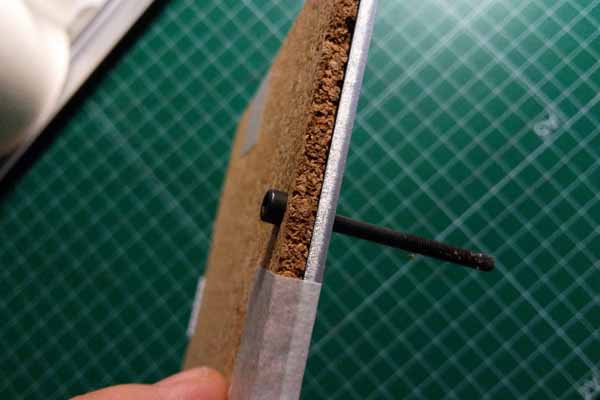

Una vez fijado el corcho, procedemos a hacer los agujeros. (Para saber dónde tienes que hacer el agujero, presiona por el agujero desde el lado metálico en una superficie como la de corte, así se quedará marcado por donde tienes que apretar. Empuja hasta que salga el tornillo por el otro lado. No es necesario usar elementos punzantes. Repite la operación para cada tornillo.)

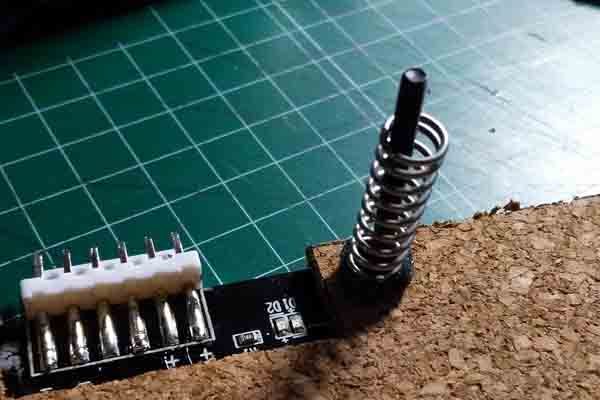

Después, prepara un protector y el muelle que quitaste de la impresora por cada tornillo de la cama caliente. Asegúrate de que entra el muelle en el protector.

Pasas los cuatro protectores por los tornillos, y después colocas los muelles

Fija de nuevo las barras donde va la cama caliente. (Asegúrate de colocarlas bien, sino no entrarán los muelles)

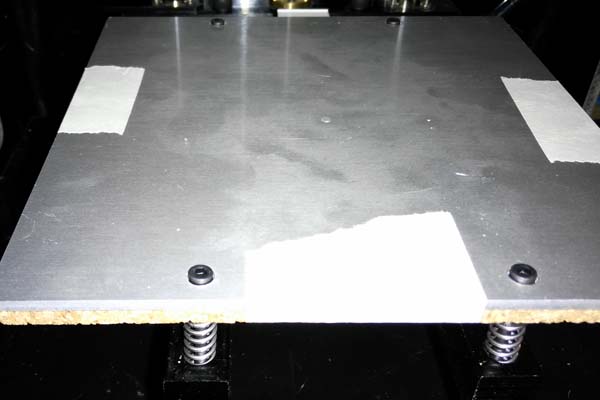

y coloca la cama caliente encima de ellas

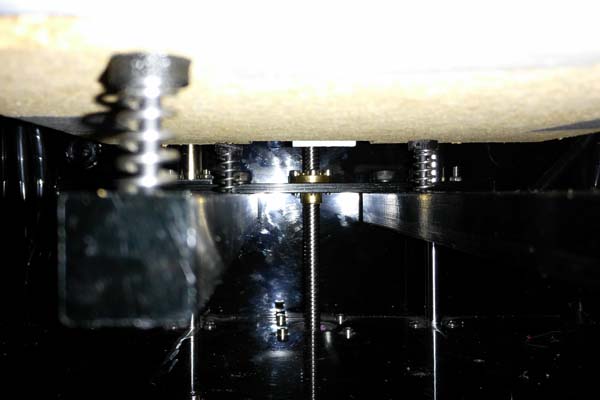

Comprueba que los muelles están en su sitio

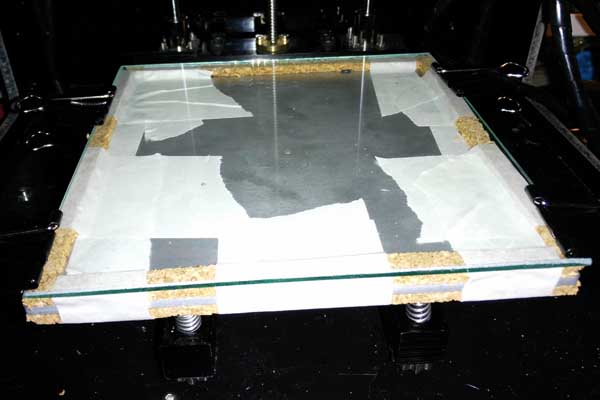

Coloca las ruedas dentadas y las tuercas, de tal forma que la tuerca descanse sobre la parte hexagonal. Así, cuando muevas la rueda dentada, moverás la tuerca y apretarás o aflojarás el muelle de la cama. Cuando las tengas puestas, coge las tiras de caucho que reservaste y ponlas desde el borde de la cama. Fíjalas con cinta y ya puedes poner el cristal encima.

Y ya está…

Ya tienes puesta la cama caliente con el cristal y puedes regular su altura. Recuerda que el cristal se sujeta con los clips de papelería.

Un saludo y hasta el próximo artículo…..
